Dumper 507

La carretilla de orugas polivalente!

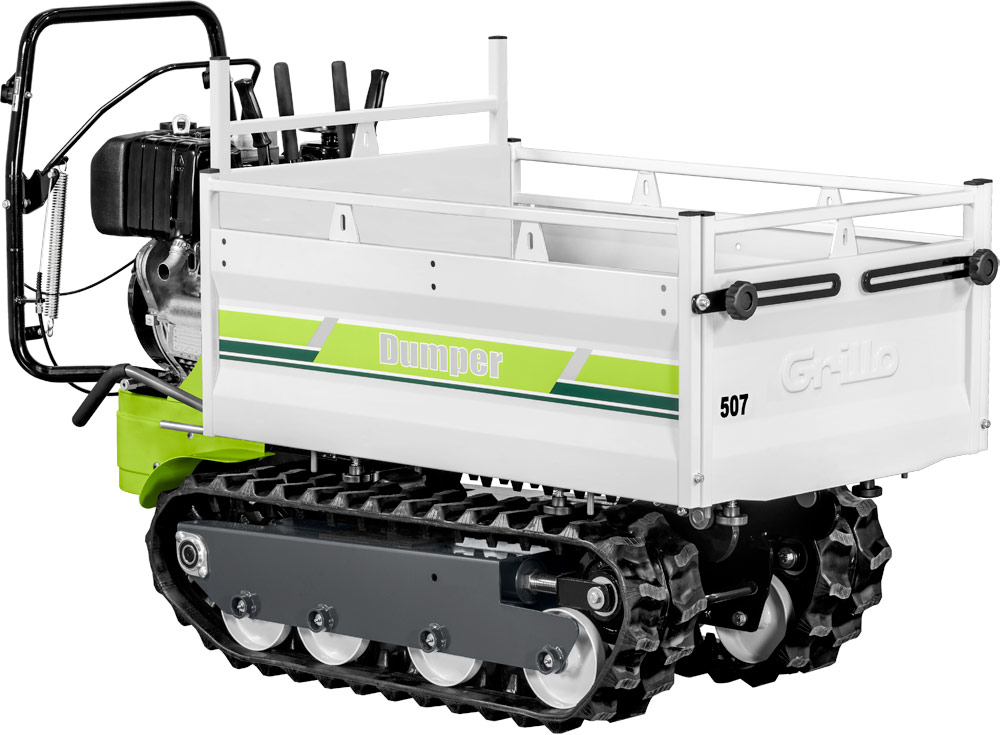

Grillo Dumper 507
l Dumper 507 es compacto y tiene un bajo cientro de gravedad. Estas características garantizan un avance en toda seguridad, en particular en pendientes. La base de carga es expansible; los ladrales pueden ser bloqueados de forma horizontal para ampliar la superficie de carga. Grillo Dumper 507 Grillo Dumper 507 Dos motores disponibles: Subaru EX27 a gasolina y Lombardini 15LD350 a gasóleo. Todos los dos motores tienen como como característica principal el par a bajos regímenes. Grillo Dumper 507 Gracias a la toma de fuerza mecánica y el kit de levantamiento hidráulico anterior se pueden conectar trituradora a martillos, barredora, pala y quitanieves. Grillo Dumper 507 Grillo Dumper 507 La caja “Dumper” de 230 litros de capacidad tiene una apertura automática del ladral delantero. Grillo Dumper 507
Caretilla de orugas potente y versátil, la Dumper 507 es apropiada para transportar todos tipos de materiales en los más diferentes campos de aplicación. La tracción completamente mecánica permite de disfrutar completamente la potencia del motor, las orugas de goma con los eslabones de acero y los motores performantes disponibles ponen las bases para garantizar una carga útil de bien 500 kg. Los numerosos accessorios conectables hacen de la Dumper 507 no solo un vehículo de transporte sino también una máquina polivalente!

La caja de carga con un plano de carga y los adrales en acero donan una plataforma vasta y está equipada con ganchos para fijar el cargo. La plataforma de cargo es expansible, las partes laterales pueden ser bloqueadas de manera horizontal así que la superficie de carga puede ser ampliada.
La caja de carga está equipada de serie con basculamento hacia adelante y a través del kit hidráulico opcional puede ser basculada hidráulicamente.


La Dumper 507 es compacta y tiene un baricentro bajo. Todas estas carácteristicas aseguran un avance fácil en toda stabilibilidad y seguridad, en particulares pendientes.



Las orugas permitten la tracción en todas las condiciones del suelo, y ofrecen la justa estabilidad y seguridad como en suelos con poca capacidad sustentadora, suelos friables y con fuertes pendientes.
No hay ningún suelo demasiado difícil para la Dumper 507!


500 kg de capacidad de carga et la velocidad máxima de 8,7 km/h permiten de completar rápidamente todos tipos de transporte.
Con 4 marchas adelante y 3 marchas atrás responden ampliamente a las exigencias de numerosos empleos posibles.


Las palancas fueron proyectadas para reducir la fuerza necesaria de accionamiento al mínimo. El resultado son mandos prácticos y facil a utilizar.
El sistema de conducción del Dumper 507 desarrollado por Grillo permite de modular lentamente la conducción agendo sobre las palancas de mando.
Dumper 507 puede efectuar rayos de giro muy reducidos con una oruga bloqueada y también direcciones con rayo modulado, aunque amplio, nada de más facil!
En la primera fase del movimiento una de las dos palancas de mando será quitada la tracción, continuando con el movimiento, se irá frenando la oruga misma por el freno a tamburo. Esto es el secreto de la extrema maniobrabilidad de la Dumper 507!


Las orugas del Dumper 507 están suportadas por rodillos de acero montados encima de casquillos e ingrasadores, agudezas indispensables para poder garantizar una grande fiabilidad y durada con el tiempo.



Los rodillos anteriores están equipados con muelles de compensación, útiles en caso que cuerpos extraños llegan bajo los rodillos e entre las orugas y la rueda motriz, obstaculizando roturas y garantizando siempre una correcta tensión de la oruga.



A parte esto la inclinación anterior de la oruga favorece la superación de obstáculos de todos tipos.

La Dumper 507 es fiable! Es posible parar en todo momento la Dumper 507 quitando sencillamente la palanca de avance. El freno automático de la Dumper 507 entrará inmediatamene en función garantizando una parada también en condiciones de portada máxima y pendencias hasta el 48%!

Dos son las motorisaciones disponibles, el Subaru EX 27 a gasolina y el Lombardini 15LD350 diesel. Los dos motores tienen como el plus principal el par a bajos regímenes.
Los motores de la Dumper 507 son de última generación, modernos, con bajas emisiones y consumos reducidos. Con la disponibilidad que sea con arranque a tiro con autoenvolvente asi como arranque eléctrico.


La Dumper 507 es un transporter ideal par el utilizzo en los más múltiples sectores: en campaña, en lugares de obras, en la nieve, en agricultura, zootécnica, industria , distribución y jardinería.



Hay numerosos accesorios aplicables, a partir de la doble posibilidad de seleccionar la caja de carga, estandár o “Dumper” 230 L con abertura automática. Es posible utilizar el kit de levantamiento hidráulico anterior par montar un triturador, una cepilladora, una pala y un quitanieves.
La pedana del conductor confortable amortiguada y con cerradura ayuda a el operador en las transferencias rápidas.


El lacado de las máquinas Grillo es en polvo electroestático a doble capa. Antes de todo efectuamos baños de limpieza y preparación, luego se pone una primera capa de protección que junto con la cocción en el horno, es la mejor base para la aplicación de acabado. La segunda capa de lacado y un pasaje ulterior en el horno a 190° C confieren la característica durez y brillantez.



Todas las máquinas Grillo han sido montadas de forma minuciosa y averiguada por personal especializado. La inspección final se hace a motor en marcha y añadiendo peso para simular el cargo. Una garantía ulterior y final para un producto de alta calidad.

La Dumper 507, como todos los productos Grillo, fue proyectada y construida para durar y mantener su valor en el tiempo. Todos los productos Grillo vienen distribuidos y cuidados a través de una red capilar de revendedores técnicos Grillo. Los repuestos están disponibles también después de muchos años.





Ficha técnica
Ficha técnica Dumper 507
Motor . EX27 OHC
Arranque manual con autoenvolvente
Alimentación gasolina
Cilindrada 265 cc, 1 Cilindro
Potencia 8.3 HP (6.1 kW)
Refrigerado por aire
Filtro de aire seco
Motor Lombardini 15LD350
Arranque manual con autoenvolvente
Alimentación diésel
Cilindrada 349 cc, 1 Cilindro
Potencia 7.5 HP (5.5 kW)
Refrigerado por aire
Filtro de aire en baño de aceite
Motor . EX27 OHC
Arranque eléctrico con batería 12 V
Alimentación gasolina
Cilindrada 265 cc, 1 Cilindro
Potencia 8.3 HP (6.1 kW)
Refrigerado por aire
Filtro de aire seco
Motor Lombardini 15LD350
Arranque eléctrico con batería 12 V
Alimentación diésel
Cilindrada 349 cc, 1 Cilindro
Potencia 7.5 HP (5.5 kW)
Refrigerado por aire
Filtro de aire en baño de aceite
Capacidad tanque carburante 6,1 L mot. EX27 OHC - 4,3 L mot. 15LD350
Transmisión con engranajes en baño de aceite
Tracción orugas de goma con eslabones interiores de acero
Engranaje 4 marchas adelante + 3 marchas atrás
Embrague embrague a tensión de correa
Superficie apoyo oruga 700 mm
Caja de carga Versión standár equipado con adrales laterales abatibles y basculante hacia adelante. Opcional en la versión Dumper 230 L caja basculante hacia adelante
Dimensiones internas de la caja de carga 100 x 65 x 20 (H 33 cm con rejilla adicional)
Altura total caja de carga 435 mm
Capacidad 500 kg
Toma de fuerza 965 rpm indipendientes del cambio. Sentido de rotación orario
Velocidad 1° marcha 1,0 km/h, 2° marcha 2,0 km/h, 3° marcha 3,5 km/h, 4° marcha 8,7 km/h, 1° marcha atrás 1,0 km/h, 2° marcha atrás 2,0 km/h, 3° marcha atrás 3,5 km/h
Volante mediante embragues en baño de aceite combinados con frenos
Dispositivos de seguridad freno de estacionamiento automático
Longitud 171 cm
Ancho 78 cm
Altura 108 cm
Dimensiones externas de las orugas 650 mm
Peso Peso máquina estandár con mot. EX27 kg 276 - peso máquina estandár con mot. EX27 con arranque eléctrico kg 288 - peso máquina estandár con mot. 15LD350 kg 286 - peso máquina estandár con motore 15LD350 con arranque eléctrico kg 311
En acción! Fotos y vídeos
En acción! Fotos y vídeos
Caretilla de orugas potente y versátil, la Dumper 507 es apropiada para transportar todos tipos de materiales en los más diferentes campos de aplicación
Caretilla de orugas potente y versátil, la Dumper 507 es apropiada para transportar todos tipos de materiales en los más diferentes campos de aplicación
Grillo Dumper 507 con pala nieve de 125 cm orientable
Grillo Dumper 507 con pala nieve de 125 cm orientable
Grillo Dumper 507
Grillo Dumper 507
Accesorios
Accesorios Dumper 507

Caja 70 x 105 cm

991011
aplicable en Dumper 406 - Dumper 507
Código: 991011
Peso: 48 kg

Caja „Dumper“ 230 L (necesita kit de alzamiento hidráulico cod. 9B5012/ cod. 9C1312)

Caja "Dumper" 230 L - COD. 972711
aplicable en Dumper 507
Código: 972711
Peso: 75 kg

Kit alzamiento hidráulico

Kit basculamiento hidráulico caja para motor EX27 - COD. 9B5012
aplicable en Dumper 507
Código: 9B5012
Peso: 20 kg

Kit alzamiento hidráulico

Kit basculamiento hidráulico caja para motor 15 LD 350 - COD. 9C1312
aplicable en Dumper 507
Código: 9C1312
Peso: 20 kg

Kit elevador hidráulico + cardan

Kit de elevador hidráulico + cardán y toma de fuerza para motor EX 27  - COD. 9C2912
aplicable en Dumper 507
Código: 9B5112
Peso: 30 kg

Kit elevador hidráulico + cardan

Kit de elevador hidráulico + cardán y toma de fuerza - COD. 9C2912
aplicable en Dumper 507
Código: 9C2912
Peso: 30 kg

Kit soportes para alzamiento de caja cod. 991011 – necesita kit alzamiento hydráulico

Kit basculamiento para caja 70 x 105 cm COD. 991011 - COD. 9C5412
aplicable en Dumper 507
Código: 9C5412
Peso: 5 kg

Pedana conductor amortiguada

Pedana conductor amortiguada y levantable - COD. 938412
aplicable en Dumper 507
Código: 938412
Peso: 10 kg

Trituradora 68 cm para motores diesel (necesita cod. 954412 + cod. 9C2012)

9G6211
aplicable en Dumper 507
Código: 9G6211
Peso: 75 kg

9G6411
aplicable en Dumper 507 - G 107d - G 108 - G 110 - G 85d - GF 3 - GF 3DF - GH 7 - GH 9
Código: 9G6411
Peso: 1.6 kg

Pala frontal orientable 125 cm con ataque rápido Ø 5 cm (necesita cod. 954712)

Pala frontal orientable 125 cm con ataque rápido Ø 5 cm - COD. 9E6511
aplicable en Dumper 507 - G 107d - G 131 - G 85d - GF 3 - GF 3DF
Código: 9E6511
Peso: 40 kg

Contrapeso para lama frontal

Contrapeso 20 kg para pala frontal - COD. 9E6111
aplicable en Dumper 507 - G 107d - G 108 - G 110 - G 131 - G 52 - G 55 - G 85d - GF 1 - GF 2 - GF 3 - GF 3DF
Código: 9E6111
Peso: 20 kg

Labio en goma para pala frontal 125 cm

Labio en goma para pala frontal 125 cm - COD. 9E5911C
aplicable en Climber 10 AWD 22 - Climber 10 AWD 27 - Climber 7.13 - Climber 7.16 - Climber 7.18 - Climber 8.22 - Climber 9.18 - Climber 9.22 - Dumper 507 - G 107d - G 108 - G 110 - G 131 - G 85d - GF 3 - GF 3DF - MD 13 - MD 18 - MD 22 - MD 22N
Código: 9E5911C
Peso: 1 kg

Toma de fuerza

Toma de fuerza - COD. 9B4612
aplicable en Dumper 507
Código: 9B4612
Peso: 2 kg

Casquillo delantero ataque rápido Ø 6 cm

Casquillo delantero ataque rápido Ø 6 CM - COD. 954412
aplicable en Dumper 507 - G 107d - G 85d - GF 3 - GF 3DF
Código: 954412
Peso: 2,5 kg

Casquillo delantero ataque rápido Ø 5 cm por pala orientable

Enganche rápido Ø 5 cm para pala frontal - COD. 954912
aplicable en Dumper 507
Código: 954912
Peso: 2 kg

Invertidor

Invertidor de rotación - COD. 9A3912
aplicable en Dumper 507
Código: 9A3912
Peso: 3 kg

Quitanieves a doble turbina 70 cm

9E9622
aplicable en Dumper 507 - G 107d - G 108 - G 110 - G 85d - GF 3 - GF 3DF - GH 9
Código: 9E9622
Peso: 69 kg

Barredora orientable 100 cm (necesita cod. 9A3912)

9F5422
aplicable en Dumper 507 - G 107d - G 108 - G 110 - G 85d - GF 3 - GF 3DF
Código: 9F5422
Peso: 55 kg
