FD 13.09 Stage5 4WD

Cortacésped hidrostático 4WD de corte frontal y recogida: alto rendimiento asegurado!

Grillo FD 13.09 Stage5 4WD
Grillo FD 13.09 Stage5 4WD Grillo FD 13.09 Stage5 4WD Grillo FD 13.09 Stage5 4WD

El cortacésped hidrostático FD13.09 4-wheel drive está concebido específicamente para la siega y la recogida de la hierba. Un plato de corte ancho y un espacioso cesto, unidos a un radio de giro extremadamente reducido, lo hacen un instrumento ideal para los profesionales. El sistema 4WD integral permanente permite desarrollar un óptimo trabajo en condiciones de fuertes pendientes.
FD13.09 es insuperable para el mantenimiento de los jardines, de parques públicos, instalaciones deportivas, camping, equitación, … cualquier lugar que necesite un bello efecto y una limpieza eficaz.

FD13.09 tiene una gran capacidad de corte y de recogida;
en condiciones extremas de hierba alta y húmeda no teme comparaciones.
El cesto tiene una descarga elevada de 200 cm en altura y de 20 cm de saliente trasero para un llenado fácil de los contenedores o medios de transportes.
FD13.09 es ideal también para la recogida de hojas. La agilidad, la facilidad de superar bordillos y desniveles, lo hacen ideal para el mantenimiento de parterres y redondas.

El cortacésped Grillo FD13.09 puede ser equipado con dos platos de corte de 132 cm y de 155 cm.
Ambos platos son dotados de regulación de altura de corte hidráulica con pulsador eléctrico. Los dos son suministrados completos de kit mulching en serie. La transmisión es por cardán con reenvíos angulares en baño de aceite.
Las cuchillas y el sistema de recogida se detienen automaticamente cuando el cesto está lleno para evitar atascos.



Dos son las desbrozadoras disponibles: de 160 cm y 130 cm, las dos disponen de cuchillas descarificadoras (en opción). Para la desbrozadora de 160 cm está disponible también el kit cuchillas de martillos (en opción).

Plato MP de tres cuchillas de 130 cm con dos funciones integradas: corte mulching y corte con descarga trasera. El cambio de función se realiza facilmente a través de pulsador eléctrico desde el puesto de conducción.
Plato LMP de tres cuchillas de 160 cm brinda tres funciones integradas con una solución: corte mulching, corte con descarga lateral y corte con descarga trasera (suministrado con dos tipos de cuchillas). El cambio de función se consigue quitando simplemente las mamparas metálicas, operación realizable en el campo por el mismo operador de forma rápida y simple.

Como accesorio es disponible también la pala frontal de 150 cm.

El embrague de la toma de fuerza es hidráulico multi-disco con freno de cuchilla integrado y con mando eléctrico por pulsador para asegurar la máxima fiabilidad y duración.
El embrague de la PTO y del accelerador de carga son independientes.
El plato es flotante hidráulicamente y mantiene la misma presión al suelo en cualquier condición de trabajo, reduciendo el impacto sobre la hierba previa al corte y siguiendo perfectamente las oscilaciones del terreno.
La regulación de la altura de corte mediante un pulsador eléctrico desde el puesto de conducción es continua y permite así al operador de adaptar la máquina a las condiciones de trabajo de manera fácil, rápida y precisa.

El sistema innovador de recogida de hierba utiliza un accelerador de carga que transfiere directamente la energía mecánica a la hierba sin necesidad de un gran flujo de aire para moverla.
Se reduce consecuentemente el ruido y el consumo necesario para cargar la hierba en el cesto. Al embragar las cuchillas un sistema electrónico activa primero el accelerador de carga y luego las cuchillas: esto para facilitar la carga y mantener limpio el conducto.
El alineamento amortiguado entre cesto y conducto de carga permite una cerradura perfecta.
La parte interior del cesto está dotada de una rejilla de filtraje y de un deflector de hierba móvil que asegura el completo llenado y la compactación de la hierba.

Un sensor determina cuando el cesto está lleno y desconecta la rotación de las cuchillas para evitar atascos.
Dispone de serie de 2 tomas hidráulicas, activadas eléctricamente y con enganches rápidos para conectar accesorios como la pala frontal, la barredora etc., y suministran hasta 120 bar de presión y 18 Litros /1’.

FD13.09 es un cortacésped compacto, de paso extremadamente reducido, dotado de una dirección hidráulica y de radio de giro de tan sólo 31 cm. Para obtener estas características, Grillo ha diseñado un sistema de dirección especial, poniendo los ejes de las ruedas direccionales en la vertical del neumático y dotando al brazo de la dirección de doble articulación.
FD13.09 gracias al plato frontal, ofrece en su categoría el máximo de maniobrabilidad, eficiencia y velocidad de trabajo en áreas con obstáculos.

El nuevo motor Yanmar 3TNV82A Stage 5 diésel 1331 cc (26HP 2800 rpm), 3 cilindros, inyección directa, refrigerado por líquido con eléctroventilador, equipado con dispositivo automatico y manual de limpieza del radiador, protege el medioambiente y la salud del hombre limitando las emisiones de los principales contamintantes.
La calibración del motor permite optimizar consumos y prestaciones y permite trabajar también en entornos donde hayan necesitades específicas de reducción del impacto ambiental.

Velocidad hasta 15 km/h. La capacidad del depósito del carburante es de 23 L.

La estabilidad es optimal gracias a una equilibrada distribución del peso.
La máquina está dotada de un sistema 4WD integral permantente y viene mantenida hasta en los giros extremos gracias a 4 motores hidráulicos conectados con una válvula especial y una bomba hidráulica a caudal variable. Altas prestaciones en terrenos pendientes. (tarado 280 bar).

Además, el sistema innovador ADL (Automatic Diferential Lock) permite la gestión del bloqueo y del desbloqueo del diferencial, relevando instantaneamente el pendiente. Ésto aumenta notablemente la eficaz y la seguridad del trabajo aún en condiciones más exigentes, liberando el operario de la gestión del desbloqueo del diferencial y garantizando siempre la máxima adherencia y estabilidad de la máquina (operación realizable también manualmente).
La máquina gracias a la configuración de la dirección, al particular sistema hidráulico a las ruedas y al dispositivo estabilizador automático, no estropea el césped y asegura un bajo consumo de los neumáticos.

FD13.09 dispone de un amplio y confortable puesto de conducción con asiento con suspensión neumática, apoyabrazos y optima ergonomía de los mandos.
La posición del volante, regulable en inclinación, se adapta a cualquier operador.
Todos los mandos hidráulicos son accionados por pulsadores eléctricos.
El óptimo aislamiento acústico es conseguido por un sistema de carga silencioso con flujo de aire reducido y centralizado.
El acoplamiento elástico que mantiene herméticamente unidos el conducto de carga y la dotación de un sistema de pre filtrado del aire posicionado en un área limpia, hace la máquina confortable y apropiada a superficies de grandes dimensiones y con largas horas de conducción sin detenerse.

El barnizado de las máquinas Grillo es en polvo electroestático a doble capa. Antes de todo efectuamos los baños de limpieza y preparación, luego se pone una primera capa de protección que, junto con la cocción en el horno, es la mejor base para la aplicación de acabado. La segunda capa de barniz y un pasaje ulterior en el horno a 190° C confieren la característica dureza y brillantez.
La Grillo FD13.09 ha sido montada de forma minuciosa y averiguada atentamente por personal especializado.¡La inspección final se hace con el motor en marcha! Una garantía más que el producto es de alta calidad.

Todos los productos Grillo son distribuidos y cuentan con una red capilar de revendedores y puntos de asistencia técnica. Los repuestos están disponibles también después de muchos años.


Ficha técnica
Ficha técnica FD 13.09 Stage5 4WD
Motor Yanmar 3TNV82A Stage5
Arranque eléctrico con batería 12 V
Alimentación diésel
Cilindrada 1331 cc, 3 Cilindros
Potencia 26 HP (18.9 kW)
Refrigerado por líquido
Filtro de aire seco con cartuchos de filtro intercambiables, filtro de seguridad y prefiltro
Capacidad tanque carburante 23 L
Tanque aceite hidráulico 20 L
Tracción Hidráulica de 4 ruedas motrices (tracción total también bajo radio de giro mínimo)
Engranaje Transmisión hidrostática con 4 motores hidráulicos en las 4 ruedas.
Embrague Embrague por PTO hidráulica
Plato de corte Plato de corte con recogida y kit mulching
Largura plato de corte 141 cm
Ancho de corte 132 cm
Altura del corte de 2 a 10 cm con regulación continua e hidráulica
Capacidad cesto de recogida 900 L
Sistema de carga del cesto de recogida Acelerador de carga (Ø 350 mm) con palas oscilantes, transmisión de correa y embrague electromagnético independiente. Deflector motorizado para garantizar el llenado completo y uniforme del cesto.
Sistema de descarga del cesto de recogida hierba Sistema descarga cesto hidráulico mediante apertura automática.
Altura máxima de descarga 200 cm
Voladizo de vaciado 20 cm
Bloqueo diferencial Blocaje diferencial automático y manual con pulsador
Neumáticos delanteros 23x10.50-12 Jardín
Neumáticos traseros 18x8.50-8 Jardín
Sistema de conducción a volante con dirección hidráulica
Velocidad 0-15 km/h, variación continua
Radio de giro interno 31 cm
Asiento Super-confort con apoya-brazos, amortiguado y ajustable
Freno de servicio De tambor
Freno de estacionamiento De tambor
Capacidad de corte horaria (indicativo) 12000 m²/h
Accessorios de serie Desconexión automática de las cuchillas y del acelerador de carga al llenado del cesto recogedor. Elevación del corte y vaciado hydráulico del cesto. Kit mulching para plato de corte de 132 cm. Kit luces y flechas.
Longitud 325 cm
Ancho 141 cm
Altura 175 cm
Distancia entre ejes 123 cm
Altura libre 15 cm
Peso 1040 kg sin plato de corte; 1230 kg con plato de corte

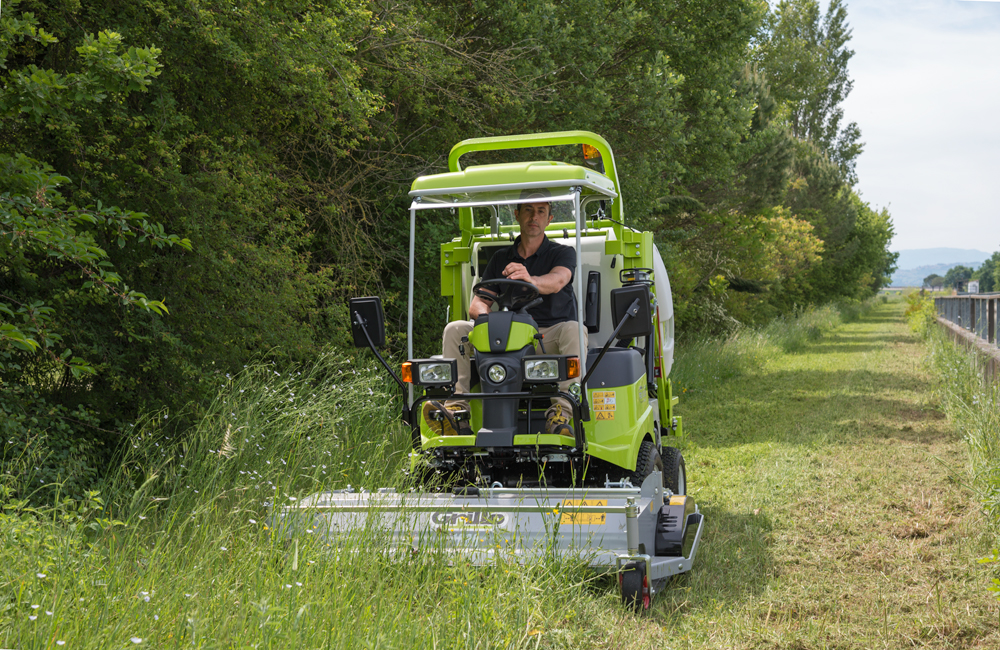

En acción! Fotos y vídeos
En acción! Fotos y vídeos
Grillo FD 13.09 Stage5 4WD
Grillo FD 13.09 Stage5 4WD
Grillo FD 13.09 Stage5 4WD
Grillo FD 13.09 Stage5 4WD
Grillo FD 13.09 Stage5 4WD
Grillo FD 13.09 Stage5 4WD
Grillo FD 13.09 Stage5 4WD
Grillo FD 13.09 Stage5 4WD
Accesorios
Accesorios FD 13.09 Stage5 4WD

Plato cortacésped 155 cm con recogida y kit mulching

9M5111
aplicable en FD 13.09 Stage5 4WD
Código: 9M5111
Peso: 270 kg

Regulación altura de corte hidráulica mediante pulsador eléctrico, posición de mantenimiento hidráulica.

Plato cortacésped 132 cm con recogida y kit mulching

9M4211
aplicable en FD 13.09 Stage5 4WD
Código: 9M4211
Peso: 190 kg

Regulación altura de corte hidráulica mediante pulsador eléctrico.

Plato cortacésped MP 130 cm

9M4411
aplicable en FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Código: 9M4411
Peso: 148 kg
  • Regulación altura de corte hidráulica,
  • Doble función descarga posterior+mulching
  • Palanca Quick Shift hidráulica mediante pulsador eléctrico

Plato cortacésped LMP 160 cm

9M4511
aplicable en FD 13.09 Stage5 4WD - FD 2200 Stage5 4WD - FD 2200TS Stage5 4WD - FM 13.09 Stage5 4WD
Código: 9M4511
Peso: 170 kg

Tres funciones:

  • descarga lateral
  • mulching
  • descarga posterior

Desbrozadora de martillos de 160

9G5122
aplicable en FD 13.09 Stage5 4WD - FD 2200 Stage5 4WD - FD 2200TS Stage5 4WD - FM 13.09 Stage5 4WD - FM 2200 Stage5 4WD
Código: 9G5711
Peso: 240 kg

kit cuchillas de martillos para desbrozadora 160 cm

9G7122
aplicable en FD 13.09 Stage5 4WD - FD 2200 Stage5 4WD - FD 2200TS Stage5 4WD - FM 13.09 Stage5 4WD - FM 2200 Stage5 4WD
Código: 9G7122
Peso: 9 kg

9G5822
aplicable en FD 13.09 Stage5 4WD - FD 2200 Stage5 4WD - FD 2200TS Stage5 4WD - FM 13.09 Stage5 4WD - FM 2200 Stage5 4WD
Código: 9G5822
Peso: 4.5 kg

Desbrozadora de matillos da 130 cm con cuchillas ec Y y ruedas macizas

aplicable en FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Código: 9G6811
Peso: 200 kg

DESBROZADORA de MARTILLO

kit lames scarificator 130 cm

9G6711
aplicable en FD 13.09 Stage5 4WD - FD 900 Stage5 4WD - FM 13.09 Stage5 4WD
Código: 9G6711
Peso: 4.5 kg

Cadenas para ruedas 23x10.50-12 (juego)

9M3622
aplicable en FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Código: 9M3622
Peso: 2 kg

Pala frontal orientable 150 cm y terminal de goma

aplicable en FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Código: 9G5222
Peso: 135 kg

La pala frontal orientable permite de quitar rápidamente las áreas de nieve y hielo; es también útil para movimentar montones de piedras y de arena.
Todos los movimientos de la pala son maniobradas hidráulicamente; la pala puede ser levantada y inclinada a lado de + /- 30°.
El terminal en goma evita dañar los adoquínes y las cables.
Necesita kit hidráulico.


Contrapeso estabilizador trasero

9A9411
aplicable en FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Código: 9A9411
Peso: 34 kg
Download
Download
Pdf Catálogo general 2024 (Download - file pdf - 21,78 MB)
Pdf FD13.09 4WD - folleto (Download - file pdf - 2,96 MB)
